** gelöst ** Meine virtuelle Endian mit Zyxel Switch

Hi

Hier mal meine Endian (aufm ESXi) mit meinem neuen Zyxel MGS 3712 und der USV:

[Blocked Image: http://flugsimulatoren.ch/Images/EndianForum/Server.png]

[Blocked Image: http://flugsimulatoren.ch/Images/EndianForum/Wakue.png]

[Blocked Image: http://flugsimulatoren.ch/Images/EndianForum/Nic.png]

[Blocked Image: http://flugsimulatoren.ch/Images/EndianForum/Switch.png]

[Blocked Image: http://flugsimulatoren.ch/Images/EndianForum/USV.png]

[Blocked Image: http://flugsimulatoren.ch/Images/EndianForum/Endian.png]

[Blocked Image: http://flugsimulatoren.ch/Images/EndianForum/ESXi.png]

Endian virtuell und Zyxel Switch:

Gesammtverbrauch IT vor USV: 600W- 800W

Grüsse

@ sabine: naja, 2 w2k3 für ASP Entwicklung, die nur temporär on sind. Sowie einige XP, Win 7 und Linux fürs Gaming, VoIP und Fileserver. Noch ist alles etwas überdimensioniert,... Produktiv Hosting ist noch ausser Haus, wird aber wohl wieder mal inhouse betrieben dann, falls es wieder mal fixe IPs gibt. Hostingpanel wär dann auch noch eins in der Nähe.

Batman: den Intel E1G44HT, Quad Port Gigabit Adapter. Braucht keine extra Treiber im ESXi und läuft super.

ffischer: ja das ist mit dem Desktop und Bildschirmen sowie Dolby Reciver und Brenner, Modem, Switch, Telefon und sowas. NAS habe ich leider noch keines,... :waiting: Hat sich eingestöpselt vor der USV unter Last bei ca 650W eingependelt. Die Batterien sind halt auch nicht mehr die frischesten.

Und ffischer: würdest Du ein NAS an den uplink Port des Switch einstöpseln?

Grüsse

Akkus halten etwa 45 Minuten, wenn alles an ist. Mit neuen Akkus wären wohl 90 Minuten drin (ist so ein 3.2 kVA Teil,... mit 900Wh :roll: das süsse goldige Ding oben)

Ich habe auch mal nachgerechnet. Am Desktop habe ich drei Bildschirme, die natürlich in den Standby gehen wenn ich nicht dran sitze, auch die GPU braucht dann nur 3W.

Falls ich aber alles durchlaufen liesse, komme ich auf 2400kWh Hochtarif und 3300kWh Niedertarif. Macht ca. 900 EUR. Tatsächlich wird sich das dann auf etwa 650 Euro belaufen, denk ich.

Hi

Ich konnte zu einem absoluten Kampfpreis eine zweite 4 Port NIC kaufen (eine HP NC364T). Nun die Frage an ffischer: wie hast Du das gemacht, mit mehreren grünen und orangen Zonen? Hast Du da mehr als eine FW aufm ESXi, oder wie sieht das aus?

Und da ich nun sehr viele NICs am Server habe, und am Switch nur wenige Ports, kann ich da an einem vSwitch zwei physische NICs anklemmen, um eine mit meinem Desktop, die andere mit meinem Switch zu verbinden? Hab das mal versucht, hatte dann aber entweder an den VMs, oder aber am Desktop kein Internet. Das müsste doch möglich sein?

Hi

Ah so. Hatte die Netzwerkkarte nur am ESXi an den vSwitch geklemmt, ohne diese dann noch der Endian zuzuweisen. Vlt. lag es da dran. Aber danke danke

Grüsse

Hi

Habe die Karte nun bekommen und folgendes probiert:

Zuerst hatte ich die NICs (Grün 1 und Grün2, Orange 1 und Orange 2, Blau 1 und Blau 2) jeweils am vSwitch zusammen geklemmt. Hat nicht den gewünschten Erfolg gebracht.

Nun habe ich drei neue vSwitch erstellt, einer Grün 2, dann Orange 2 und schliesslich Blau 2. Diese habe ich dann der Endian hinzugefügt und bei der Schnittstellenkonfiguration richtig zugeordnet. Testhalber habe ich für alle drei Zonen DHCP aktiviert. Von der ersten Karte fahre ich drei mal auf den Switch (Grün 1, Orange 1 und Blau 1), dort funktioniert alles so wies soll. Aber wenn ich an der zweiten Karte (Grün 2, Orange 2 und Blau 2) etwas anhänge, bekomme ich vom DHCP Dienst der Endian wohl die richtigen IPs zugewiesen, ich habe aber kein Zugriff ins Internet.

- Was kann ich da noch machen, bzw., was habe ich falsch konfiguriert?
- Und warum funktioniert das mit der Firewall nicht, wenn ich den jeweiligen vSwitches einfach mehrere NICs zuweise, ohne an der Firewall Konfiguration etwas vorzunehmen?

Hi

Ich möchte einfach an den Schnittstellen Grün, Orange und Blau jeweils zwei Netzwerkkarten. Und die sollen Zugriff auf das Internet haben. Ich habe jetzt für die zweite Karte drei vSwitches im ESXi definiert, diese bei der Endian hinzugefügt und bei der Endian in der Netwerkkonfiguration hinzugefügt zur ersten Karte. Bei der zweiten Karte bekomme ich die richtigen Adressen von der Endian zugewiesen, aber ich habe kein Zugriff ins Internet. Wenn ich die Windows 7 Netzwerk Diagnose starte, kommt da: "DNS nicht erreichbar".

Hi

Genau.

Von einer Karte fahre ich mit drei Cat 7 Kabel (Grün, Orange, Blau) auf die Uplinks am Switch. Dort habe ich per Port based VLAN die Netze getrennt. Funktioniert so.

Nun habe ich die zweite Karte eingebaut und dort soll nochmals Grün, Orange und Blau verfügbar sein, direkt am Server. Zuerst habe ich versucht, die einfach am VSwitch vom ESXi zusätzlich anzuklemmen. Funktioniert nicht, d.h., ich habe kein Internet auf den Ports. Dann habe ich drei neue vSwitch erstellt, und diese der Endian hinzugefügt. Danach habe ich die bei der Endian bei der Schnittstellenkonfiguration hinzugefügt. Selbes Ergebnis,... Da ich auch einen Hardwareschaden ausschliessen wollte, habe ich es auch mit der onboard NIC versucht. Wieder kein Internet.

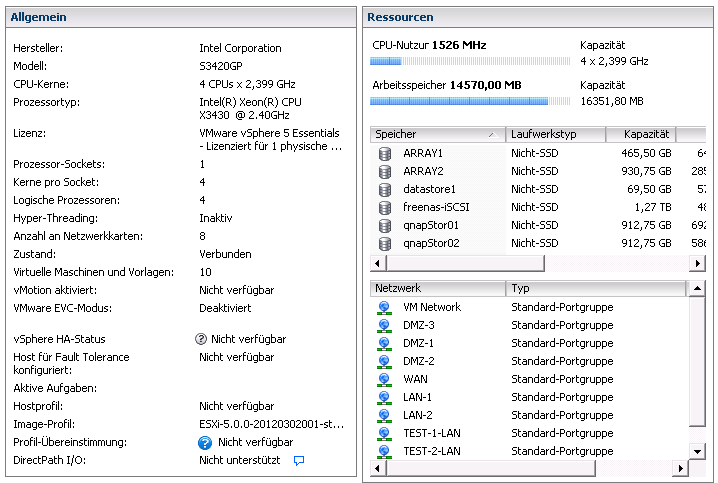

[Blocked Image: http://www7.pic-upload.de/thumb/13.02.13/deq34p3i57w.png]

Hi

Jetzt läuft es. Musste die vSwitches der zweiten Karte in den Promiscuous Mode setzten. Aber danke danke

Grüsse
